2020-10-16 09:06:19 責任編輯： 瑞智光電 0
在線焊點品質檢驗案例，運用了瑞智光電視覺檢測設備，那么，下面詳細介紹，在線焊點品質檢驗案例中，所必須的視覺檢測設備與用戶規定。

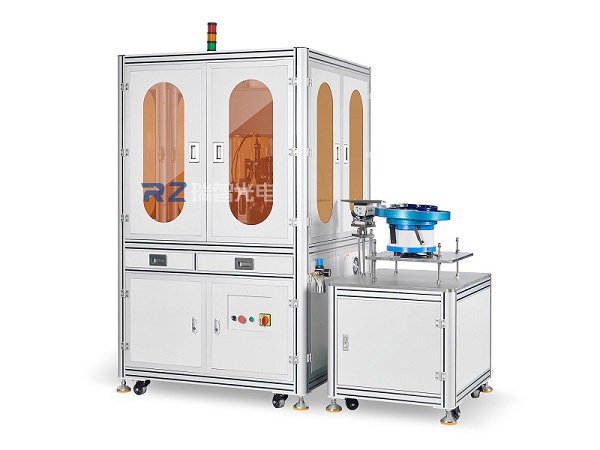

視覺檢測機系統配置如下：
1：巴斯勒工業視覺主機(含電源，電源線)1臺
2：飛利浦顯示屏19寸1臺
3：無線鍵盤、鼠標、WIFI接收器各1個
4：巴斯勒(160萬像素)工業鏡頭(含網線)1臺
5：25毫米FA鏡頭1個
6:7060白色環形燈源(含1米延長線)1個
7：可調燈源控制器1臺
這便是瑞智光電科技廠家視覺檢測機配置。
1：與用戶測包機IO口通信
在實際檢驗過程中必須用戶機器設備給出觸發信號，因而必須我們的控制器與用戶機器設備完成通信，我們的控制器帶來16路輸出，16路輸入I/O通信口，在實際運用過程中必須在鏈接好線路后設定觸發端口，完成控制器的外觸發操作。
2：檢驗焊點的焊接品質
用戶規定視覺控制器能夠完成對焊點位置的檢驗，主要包括焊點有無檢驗，焊點面積的檢驗。
3：工作中流程描述：
當被測樣件運動到檢驗視野范圍內時，運動控制(Plc)控制器給出觸發信號，視覺控制器接接到觸發信號后觸發照相機拍照檢驗后給出檢驗結果，能夠利用設定輸出端口及輸出模式來給出檢驗結果信號。視覺檢測機運用之在線焊點品質檢驗。
之后，就是能夠解決品質檢驗，瑞智光電科技廠家專注視覺檢驗11年，有著大量的實戰經驗，詳情請咨詢我們，免費為你做視覺檢驗方案。
